Giới thiệu về hãng IGATEC
IGATEC là nhà sản xuất đến từ Đức với nhiều năm kinh nghiệm trong lĩnh vực thiết bị xuất nhập liệu công nghiệp (loading systems).
- Chuyên cung cấp: Top Loading, Bottom Loading, Swivel Joints
- Sản xuất theo tiêu chuẩn quốc tế: ASME, DIN, NORSOK, NACE
- Vật liệu đa dạng: Duplex, Super Duplex, Hastelloy… phù hợp môi trường khắc nghiệt
- Thiết kế custom theo yêu cầu khách hàng
IGATEC nổi bật với các giải pháp an toàn – độ bền cao – vận hành linh hoạt trong ngành dầu khí và hóa chất.
GIỚI THIỆU TỔNG QUAN
Dry Disconnect Coupling (DDC) là khớp nối khô an toàn, cho phép kết nối và ngắt kết nối nhanh mà không gây rò rỉ chất lỏng.
Hệ thống van tích hợp bên trong sẽ tự động đóng kín khi ngắt, giúp loại bỏ hoàn toàn hiện tượng tràn đổ, đảm bảo an toàn cho người vận hành và môi trường.
Zero spill – không rò rỉ
Kết nối nhanh – thao tác đơn giản
Giảm rủi ro & chi phí vận hành
BẢNG SO SÁNH THÔNG SỐ
|
Thông số |
1” (DN25) |
2” (DN50) |
3” (DN80) |
4” (DN100) |
6” (DN150) |
|
Lưu lượng tối đa |
~200 l/min |
~600 l/min |
~2.000 l/min |
~3.000 l/min |
~4.000 l/min |
|
Áp suất làm việc |
16–25 bar |
||||
|
Vật liệu |
Al / SS |
||||
|
Nhiệt độ làm việc |
-20 → 100°C |
||||
|
Kết nối |
BSP/NPT |
Flange |
|||
|
Ứng dụng |
Hóa chất nhỏ |
Công nghiệp |
Tanker |
Terminal |
Lưu lượng lớn |
Nhỏ (1”–2”) → hóa chất, phòng lab
Trung (3”–4”) → xe bồn, nhà máy
Lớn (6”) → terminal, dầu khí
****Hình các bộ phận của của Dry Disconnect Couplings
- Thiết kế vận hành công thái học (Ergonomic) với tùy chọn tay cầm vuông và tròn, phù hợp cho môi trường công nghiệp cường độ cao và điều kiện ngoài khơi khắc nghiệt.
- Cơ chế Turn & Lock tự động đảm bảo kết nối chắc chắn và an toàn.
- Bump stop giúp định hướng và bảo vệ thiết bị khi kết nối.
- Hệ thống selectivity ngăn ngừa kết nối sai môi chất, tránh nhiễm chéo và tương thích hoàn toàn với hệ thống hiện có.
- Swivel tích hợp trong khớp nối giúp loại bỏ xoắn ống, giảm lực căng → tăng tuổi thọ hose/Loading Arm và giúp thao tác dễ dàng hơn.
- Thiết kế và sản xuất theo tiêu chuẩn công nghiệp quốc tế.
- Chốt khóa (Locking Pin) được trang bị tiêu chuẩn cho size 2”, 3” và 4” → tăng cường an toàn trong điều kiện vận hành nhanh và khắc nghiệt.
- Tương thích hoàn toàn với các hãng khác và hệ thống hiện hữu.
- Van tự động đóng/mở khi kết nối/ngắt:
Không rò rỉ (non-spill)
Giảm nguy cơ tai nạn
Tiết kiệm chi phí vệ sinh và vận hành

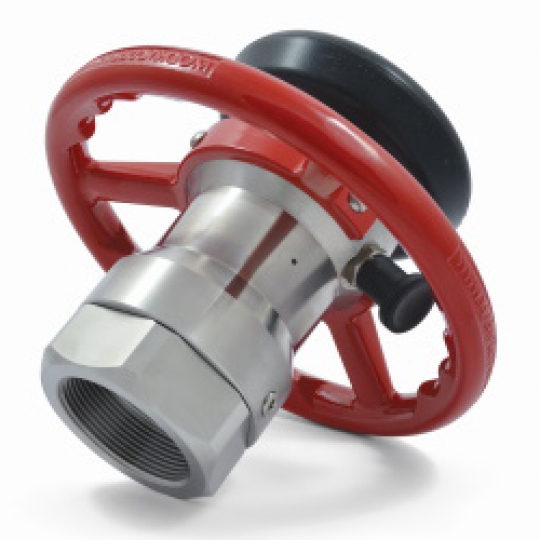

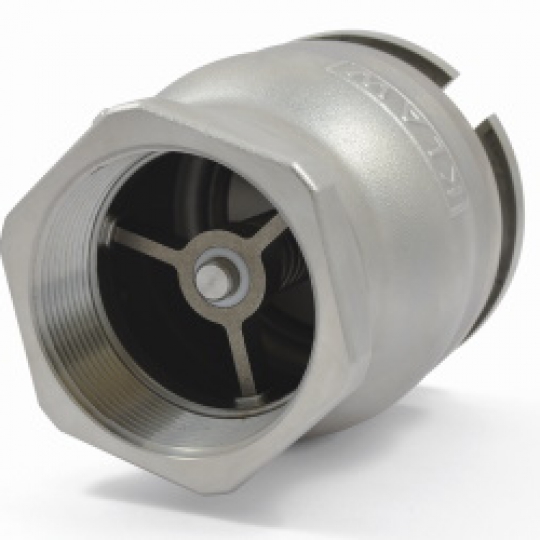

*** Hình ảnh thực tế của Dry Disconnect Coupling 2″ / DN50 Ø 70 mm

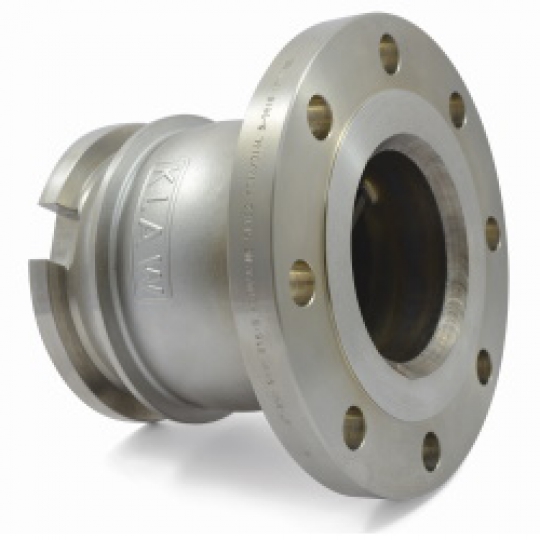

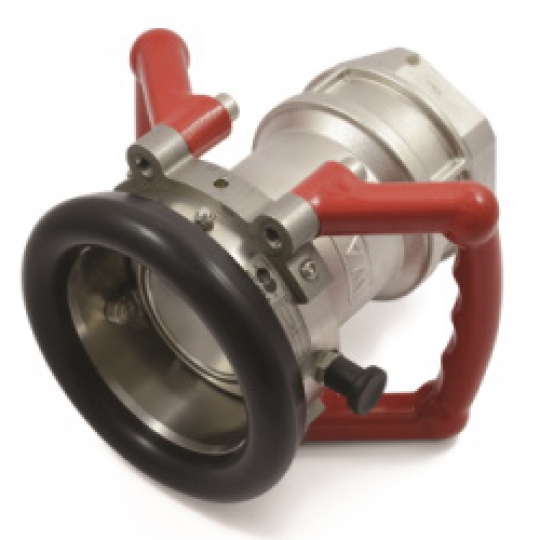

*** Hình ảnh thực tế của Dry Disconnect Coupling 3″ / DN80 Ø 119 mm

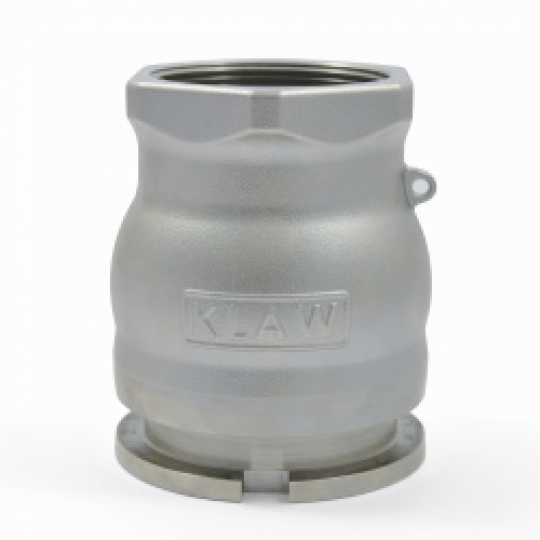

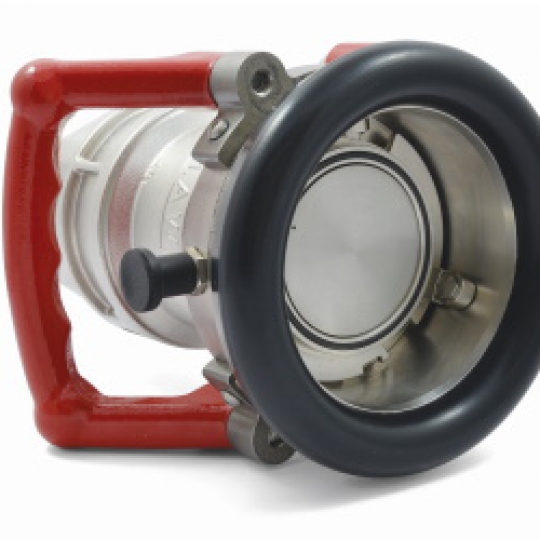

*** Hình ảnh thực tế của Dry Disconnect Coupling 4″ / DN100 Ø 164 mm

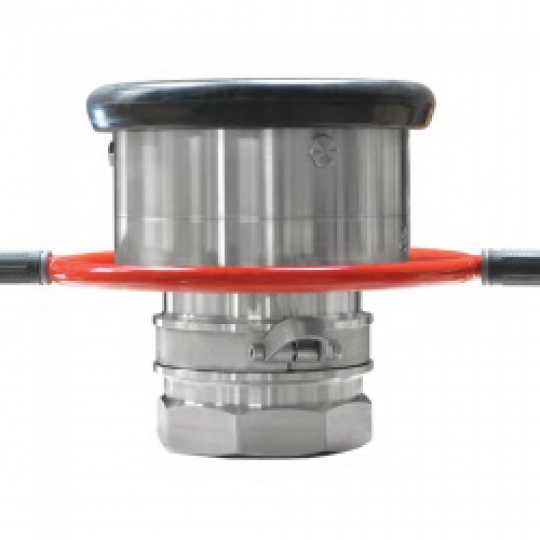

*** Hình ảnh thực tế của Dry Disconnect Coupling 6″ / DN150 Ø 238 mm
Thông số kỹ thuật chính
1. Valve System (Van bên trong)
- Tự động đóng/mở khi kết nối/ngắt
- Đảm bảo không rò rỉ tuyệt đối
2. Sealing (Gioăng làm kín)
- Vật liệu:
- FKM (Viton), EPDM, NBR, Kalrez
- Chịu hóa chất & nhiệt độ cao
- Đảm bảo độ kín lâu dài
3. Body (Thân khớp nối)
- Vật liệu:
- Aluminium (nhẹ)
- Stainless Steel (chống ăn mòn cao)
- Tùy chọn: Duplex, Hastelloy
4. Locking Mechanism (Cơ cấu khóa)
- Kiểu Grip & Lock
- Ngăn ngắt kết nối ngoài ý muốn
- Đảm bảo an toàn vận hành
5. Safety System
- Lock pin / interlock chống tháo khi còn áp suất
- Selectivity system: tránh kết nối sai môi chất
6. Connection Type
- Ren: BSP / NPT
- Mặt bích: DIN / ANSI
Ứng dụng
Dry Disconnect Coupling được sử dụng rộng rãi trong các hệ thống yêu cầu an toàn cao – không rò rỉ:
Ngành công nghiệp
- Dầu khí (xăng, dầu, LPG)
- Hóa chất (Ammonia, Phenol, Ethylene Oxide…)
- Dược phẩm, thực phẩm
Hệ thống vận chuyển
- Xe bồn (Road tanker)
- Tàu biển (Marine loading)
- Đường sắt (Railcar)
Kho & Terminal
- Tank farm
- Trạm xuất nhập nhiên liệu
- Hệ thống loading arm
Không rò rỉ – bảo vệ môi trường
Tăng an toàn cho người vận hành
Giảm chi phí vệ sinh & thất thoát
Tương thích nhiều tiêu chuẩn quốc tế
Dễ tích hợp với loading arm / hose
Tại sao chọn IGATEC
1. Kinh nghiệm & chuyên môn từ Đức
2. Thiết kế theo yêu cầu (Custom Solution)
3. Vật liệu cao cấp – chịu môi trường khắc nghiệt
4. Tiêu chuẩn quốc tế & chứng nhận đầy đủ
5. An toàn vận hành cao
6. Linh hoạt & dễ vận hành
7. Khả năng tự động hóa cao
Chọn IGATEC là chọn:
- Chất lượng châu Âu
- Giải pháp thiết kế riêng
- An toàn & độ bền dài hạn
Đầu tư ban đầu cao hơn, nhưng giảm rủi ro và chi phí vận hành lâu dài
