Giới thiệu hãng Minimax
Minimax GmbH là một trong những tập đoàn hàng đầu thế giới trong lĩnh vực phòng cháy chữa cháy (Fire Protection Solutions), có trụ sở tại Đức và lịch sử phát triển hơn 120 năm.
Hãng chuyên cung cấp các giải pháp:
- Hệ thống chữa cháy tự động
- Hệ thống sprinkler
- Hệ thống chữa cháy khí sạch
- Báo cháy và giám sát an toàn
- Giải pháp phòng cháy cho công nghiệp và dữ liệu số
Giới thiệu tổng quan về thiết bị
FMZ 4100 GAB6 là tủ trung tâm báo cháy/chữa cháy của hãng Minimax (Đức), thuộc dòng FMZ 4100 chuyên dùng cho các hệ thống phát hiện cháy, giám sát sprinkler và điều khiển chữa cháy tự động trong nhà máy, kho xưởng và công trình công nghiệp.
Chức năng chính
- Giám sát tín hiệu từ đầu báo cháy và các tiếp điểm báo động.
- Hiển thị trạng thái báo cháy, lỗi hệ thống và cảnh báo trên màn hình LCD.
- Điều khiển các thiết bị đầu ra như còi, đèn báo, van điện từ, hệ thống chữa cháy tự động.
- Có các relay lập trình được để truyền tín hiệu sang hệ thống BMS hoặc thiết bị ngoại vi khác.
- Hỗ trợ nguồn dự phòng bằng ắc quy 24 VDC.

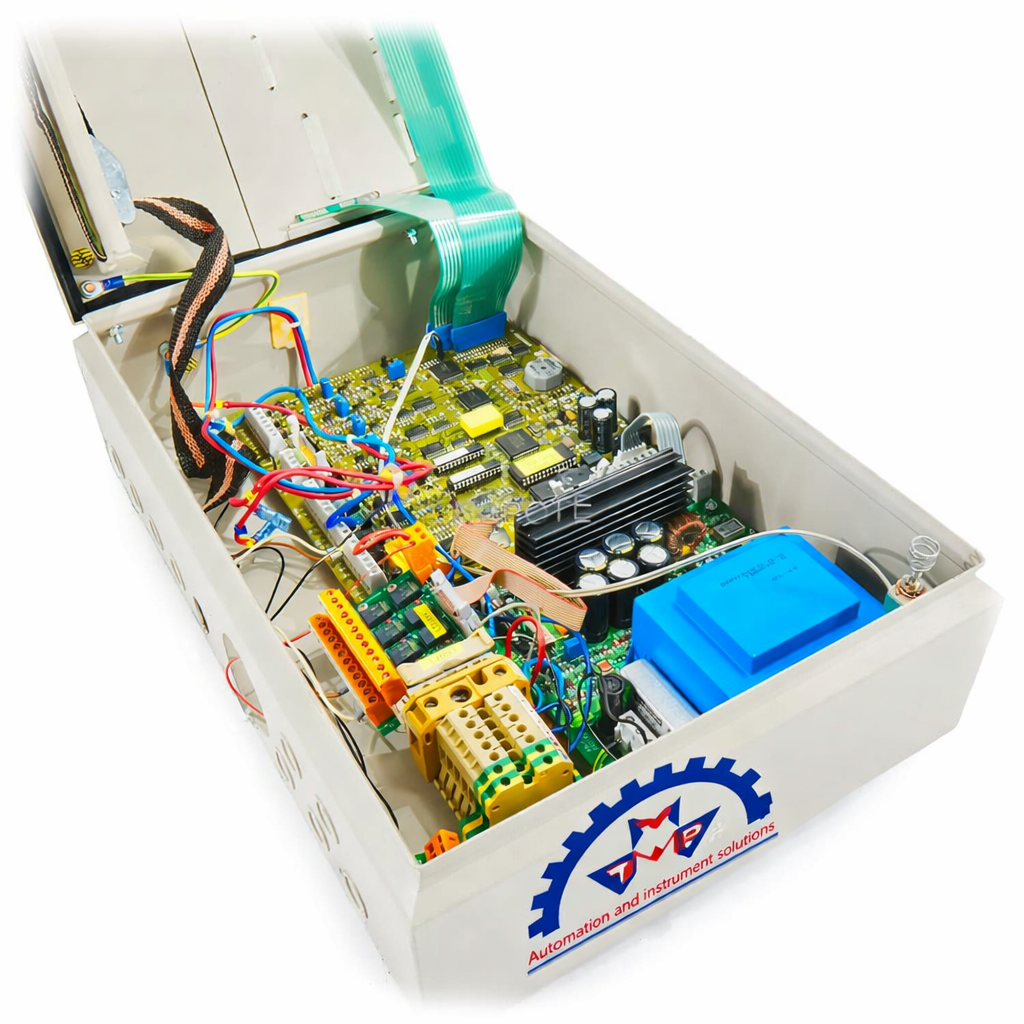

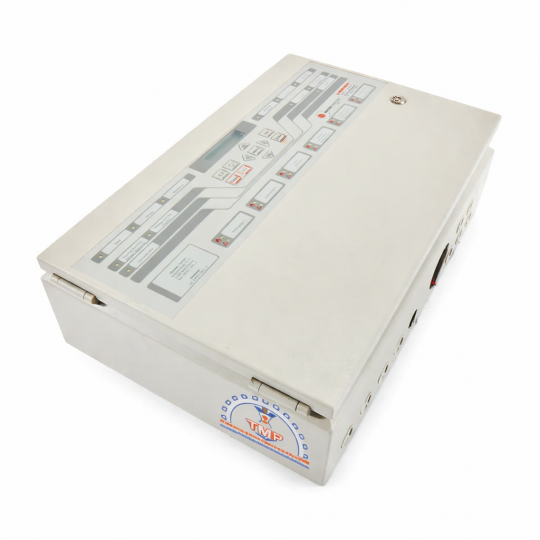

Hình ảnh thực tế của FMZ 4100 GAB6
Thông số
- Nguồn cấp: 115/230 VAC, 50–60 Hz.
- Nguồn điều khiển: 24 VDC.
- Màn hình LCD hiển thị trạng thái.
- Hỗ trợ nhiều vùng báo cháy và ngõ ra relay lập trình.
- Tích hợp giám sát đứt dây, ngắn mạch và lỗi thiết bị.
Ứng dụng
- Hệ thống báo cháy nhà máy công nghiệp.
- Hệ thống sprinkler.
- Hệ thống chữa cháy khí CO₂, FM200 hoặc các hệ chữa cháy tự động khác.
- Hệ thống dập tia lửa (spark extinguishing system) trong ngành gỗ, xi măng, chế biến vật liệu.
SPARE PART LIST FMZ MINIMAX
|
Designation |
MX - order number |
Type number |
Part number |
|
Module FMZ5000 Loop AP XP redundant |
906186 |
906186 |
MX.906186 |
|
Socket strip 3pol |
901564 |
FKCT 2,5/3-ST |
MX.901564 |
|
Module FMZ5000 Conventional detector |
901773 |
901773 |
MX.901773 |
|
Socket strip 3pol |
901564 |
FKCT 2,5/3-ST |
MX.901564 |
|
Module FMZ5000 Control group |
901673 |
901673 |
MX.901673 |
|
Socket strip 3pol |
901564 |
FKCT 2,5/3-ST |
MX.901564 |
|
Module FMZ5000 Control group |
901673 |
901673 |
MX.901673 |
|
Socket strip 3pol |
901564 |
FKCT 2,5/3-ST |
MX.901564 |
|
Module FMZ5000 Relay 8 |
901595 |
901595 |
MX.901595 |
|
Socket strip 3pol |
901564 |
FKCT 2,5/3-ST |
MX.901564 |
|
Module FMZ5000 Power distribution |
904093 |
904093 |
MX.904093 |
|
Socket strip 3pol |
901564 |
FKCT 2,5/3-ST |
MX.901564 |
|
Card FMZ5000 Zone operating panel |
901518 |
901518 |
MX.901518 |
|
Card FMZ5000 Zone operating panel |
901518 |
901518 |
MX.901518 |
|
Blank panel FMZ5000 4U |
902413 |
902413 |
MX.902413 |
|
Blank panel FMZ5000 4U |
902413 |
902413 |
MX.902413 |
|
Battery holder FMZ5000 mod12 |
904638 |
904638 |
MX.904638 |
|
Enclosure FMZ5000 mod12 NT5100 |
908562 |
908562 |
MX.908562 |
|
Fuse terminal |
801382 |
UK 6-FSI-C |
PXC.31 18 20 3 |
|
fuse KFZ 5A beige |
918984 |
5A / BG |
MX.918984 |
|
End bracket |
801471 |
CLIPFIX 35 |
PXC.3022218 |
|
Front plate FMZ5000 LCD+Tast |
901732 |
901732 |
MX.901732 |
|
Battery 12V / 18Ah |
927123 |
SB12-18 |
MX.927123 |
|
Battery 12V / 18Ah |
927123 |
SB12-18 |
MX.927123 |
|
Power supply unit NT5100 3A |
908452 |
AES 24V3A |
MX.908452 |
|
Door contact FMZ5000 mod12 reel |
904346 |
904346 |
MX.904346 |
|
Plug strip 2pol |
901843 |
18 57 88 3 |
MX.901843 |
|
Plug strip 10pol |
901845 |
18 57 96 4 |
MX.901845 |
|
Socket strip 10pol |
901567 |
18 03 65 9 |
MX.901567 |
|
End bracket |
801471 |
CLIPFIX 35 |
PXC.3022218 |
|
Fuse modular terminal block |
903406 |
ST 4-HESI (5X20) |
PXC.3036369 |
|
Micro-fuse 3,15A / 250V |
908576 |
3,15A / 250V T |
MX.908576 |
|
Feed-through terminal, Spring-cage connection |
903389 |
ST 4 |
PXC.3031364 |
|
Ground modular terminal, Spring-cage connection |
903390 |
ST 4-PE |
PXC.3031380 |
|
End bracket |
801471 |
CLIPFIX 35 |
PXC.3022218 |
|
End cover |
903404 |
D-ST 4 |
PXC.3030420 |
|
Feed-through terminal, Spring-cage connection |
903389 |
ST 4 |
PXC.3031364 |
|
EMC filter ferrite |
903718 |
TDK-ZCAT3035-1330 |
MX.903718 |
|
EMC filter ferrite |
903718 |
TDK-ZCAT3035-1330 |
MX.903718 |
|
Card FMZ5000 Central card |
901154 |
901154 |
MX.901154 |
|
Card FMZ5000 Central card redundant |
903051 |
903051 |
MX.903051 |
