Van quay khóa khí (Rotary airlock ) là gì ?
Việc chuyển nguyên vật liệu dạng bột từ phễu (silo hoặc bồn chứa) theo một lượng cố định được kiểm soát có thể được thực hiện bằng cách lắp một bộ van quay cách ly không khí dưới từ phễu (silo hoặc bồn chứa) vào hệ thống chuyển liệu bằng khí nén. Van quay sẽ cách ly không khí giữa phễu (silo hoặc bồn chứa) và ống dẫn khí áp suất dưới dùng để chuyển liệu bột.
Van quay khóa khí (Rotary airlock ) hoạt động như thế nào ?
Rotor bên trong van quay dùng để xả ( định lượng ) nguyên vật liệu dạng bột từ phễu (silo hoặc bồn chứa) vào ống dẫn. Rotor sẽ giúp cách ly không khí giữa phễu và ống dẫn và duy trì sự ổn định áp suất giữa phễu và ống dẫn khí.
Yếu tố nào ảnh hưởng đến lưu lượng nguyên vật liệu qua van quay?
Kích thước và tốc độ quay của rotor là hai yếu tố chính ảnh hưởng đến lưu lượng của nguyên vật liệu qua van quay. Trong các ứng dụng vận chuyển nguyên liệu bằng khí nén nên giới hạn độ nạp đầy khoảng rotor tỷ lệ tối đa 70%. Ngoài ra tốc độ tối đa cũng khoảng 35 vòng/phút. Tuy nhiên, các con số này có thể thay đổi tùy theo ứng dụng cụ thể.

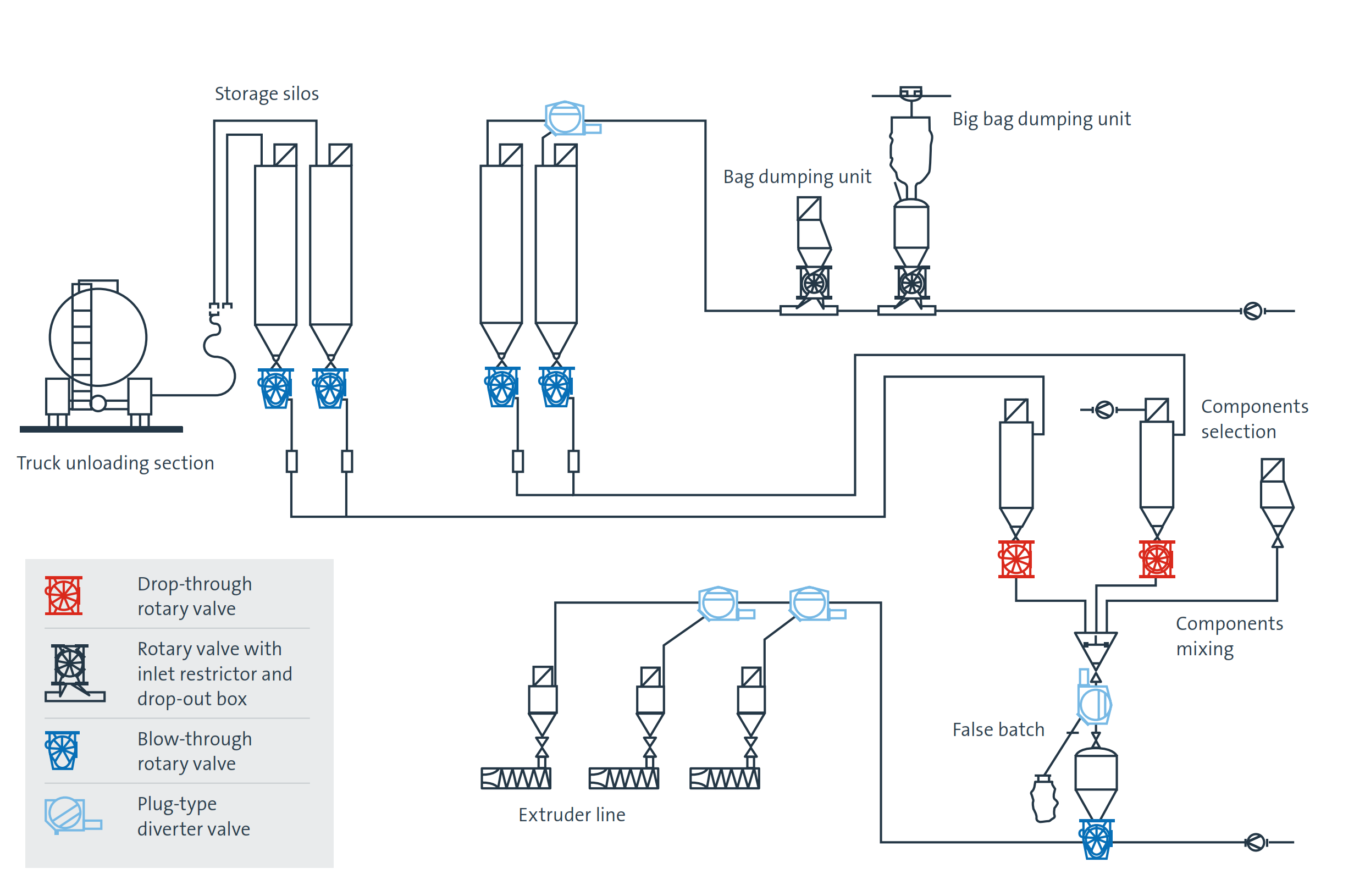

Các loại van quay cách ly khí (Rotary airlock ) hiện có
Có hai loại van quay chính :

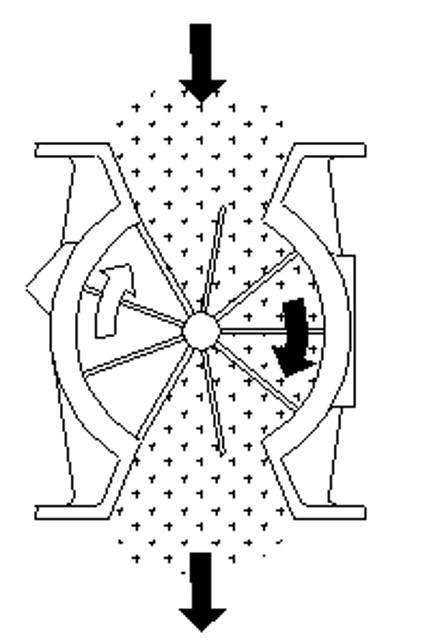

- Drop through valve : thường được dùng để xả liệu từ silo hoặc thùng chứa. thường dùng trong hệ thống có bộ thu bụi, yêu cầu ngăn cách giữa môi trường và bộ hút chân không.

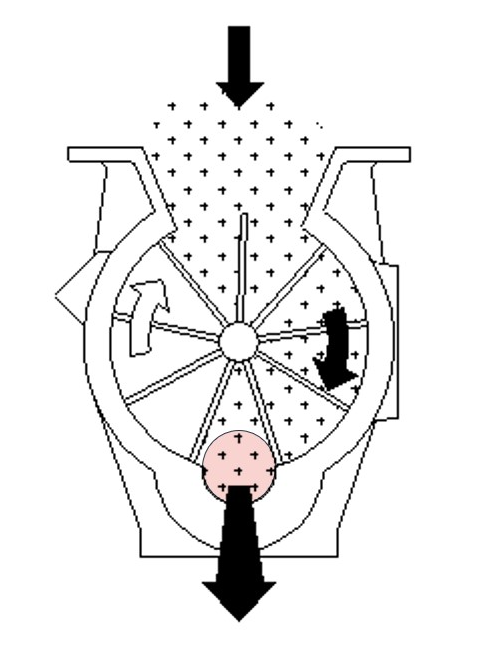

- Blow through valve : loại van này được dùng cho liệu bột và truyền dẫn bằng khí nén.
Nguyên nhân làm cho van bị rò khí, giảm khả năng làm kín ?
- Van quay được sử dụng cho các nguyên vật liệu có tính ăn mòn, sau thời gian sử dụng thì các phần như cánh rotor, housing van hay nắp van bị ăn mòn và tạo ra khoảng hở lớn giữa cánh rotor và housing, giữa cánh rotor và nắp van điều này gây ra sự rò khí của van.
- Lắp đặt sai kỹ thật : sau quá trì bảo trì sữa chữa, một số trường hợp lắp sai dẫn tới rotor bị lệch tâm, khoảng hở giữa rotor và 2 nắp van không đồng đều, điều này gây ra sự rò rỉ khí.
- Các seal bị mòn hư hỏng hoặc xuống cấp : các oring, seal sau quá trình sử dụng lâu ngày thường bị mòn, cứng, vỡ do nhiệt độ điều này làm giảm khả năng làm kín và gây ra rò rỉ khí ra ngoài.
- Lắp đặt và vận hành sai thiết kế của van : khi vận hành và sử dụng van quay đặc biệt quan trọng các yếu tố như: khí nén cấp cho air purge, các yếu tố gây cản đường lưu thông của nguyên vật liệu và khí nén như core nối, van tay hay các khủy ống...
- Bảo trì không định kỳ : Không kiểm tra, bôi trơn, thay seal định kỳ, điều này làm cho các chi tiết bị khô, mòn nhanh, tạo khe hở.
- Một nguyên nhân nữa đó là chất lượng chế tạo và sản xuất không đảm bảo : để van quay được kín thì khe hở giữa các bộ phận trong van như: giữa rotor và housing, giữa rotor và nắp van phải chính xác ,phù hợp với loại nguyên liệu, kích thước của hạt nguyện vật liệu, nhiệt độ, áp suất của nguyên vật liệu và ứng dụng. Do đó, chọn nhà sản xuất van có uy tín và chất lượng là điều rất quan trọng.
Giải pháp giảm rò rỉ khí cho van quay
Van quay tạo ra lớp cách ly không khí giữa phễu chứa và ống dẫn khí, tuy nhiên không hoàn toàn kín khí. Các cánh của rotor có một khe hở nhỏ với vỏ trong của van – gọi là khe hở giữa rotor và vỏ.
Khe hở này cần thiết để rotor có thể quay mà không cọ vào vỏ. Khi rotor quay, một lượng nhỏ khí sẽ rò lên phía trên vào phễu hoặc bình chứa. Khí rò này được đẩy ngược từ ống dẫn khí có áp suất bên dưới.
Một số giải pháp giúp giảm rò khí cho van quay bao gồm:
- Chọn van quay phù hợp với ứng dụng, loại nguyên vật liệu, lưu lượng,nhiệt độ làm việc của môi trường, nhiệt độ của nguyên liệu, áp suất....
- Kết nối trực tiếp với thùng chứa
Van được gắn trực tiếp vào thùng chứa, hoạt động đồng thời như thiết bị định lượng và cách ly khí. Cách lắp đặt này yêu cầu ít thiết bị và không gian nhất, thường được sử dụng trong các hệ thống có thể chấp nhận một lượng nhỏ rò rỉ khí.
- Ống thông khí lên đỉnh thùng chứa
Hệ thống sử dụng phễu trung gian không có bộ lọc, thay vào đó là một ống thông khí, quạt hút và cổng thoát. Khí được dẫn qua ống thay vì đi cùng vật liệu, giúp ngăn hình thành bong bóng khí. Tuy nhiên, giải pháp này chỉ hiệu quả với một số loại vật liệu nhất định.
- Hệ thống thu bụi trung tâm
Sử dụng phễu có lỗ thông khí, bụi được gom về hệ thống thu bụi trung tâm. Hệ thống không phụ thuộc vào lượng khí rò mà dựa vào luồng khí từ quạt hút của hệ thống. Giải pháp phù hợp với vật liệu có giá trị thấp, do bụi mang theo vật liệu có thể bị loại bỏ cùng bụi thải.

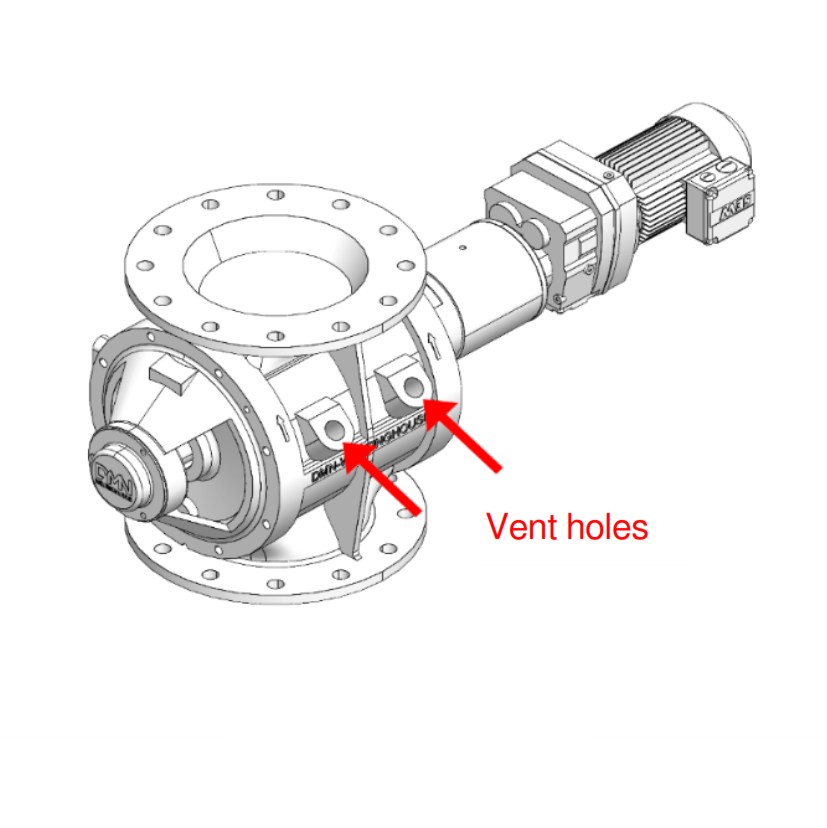

- Thân van có lỗ thông khí riêng (Boss Vent)
Sử dụng van có thân với lỗ thông khí, tạo ra hai lớp cách ly khí. Thiết kế giúp nạp khí áp vào các khoang trống và qua khe hở rotor, tăng hiệu quả làm đầy, phù hợp với ứng dụng cần lưu lượng khí lớn.
Hãy liên hệ với chúng tôi, nhà phân phối hãng van quay DMN Westinghouse để được tư vấn và hỗ trợ giải pháp tốt nhất.
