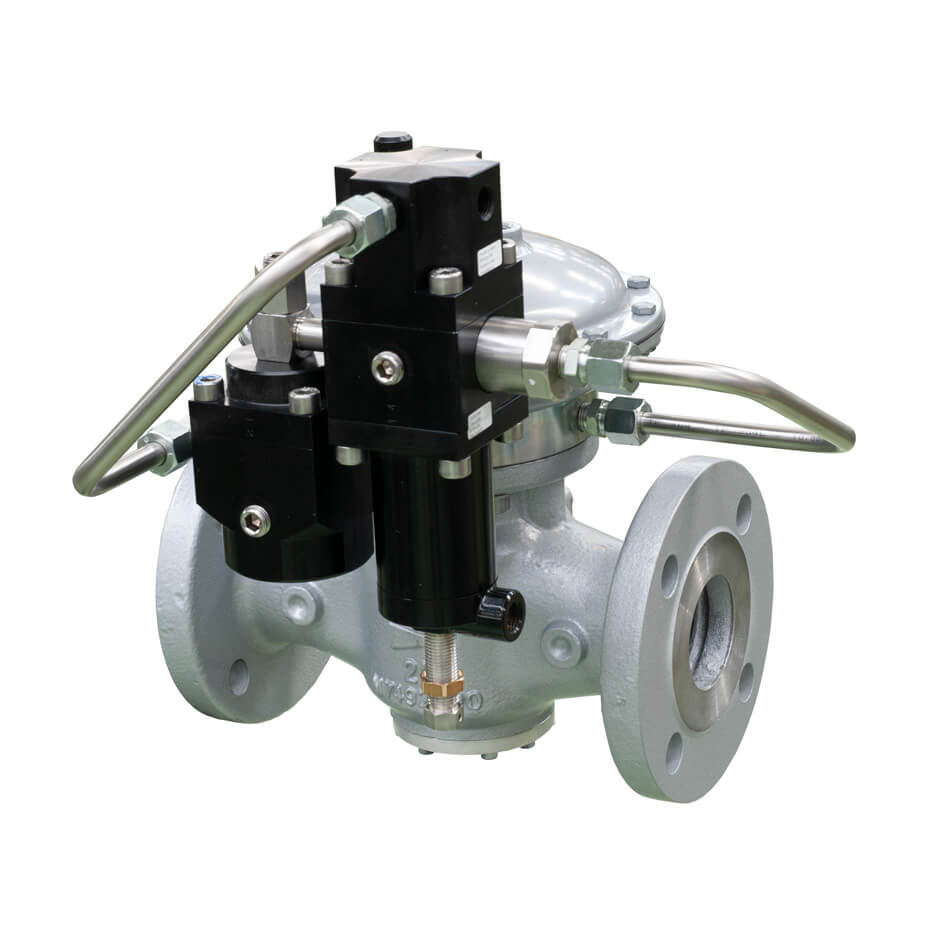

Giới thiệu tổng quan về Pilot Operated Dixi - Pietro Fiorentini
Dixi là dòng van điều áp trung áp và thấp áp, vận hành bằng cơ cấu pilot (pilot-operated), do Pietro Fiorentini – thương hiệu hàng đầu thế giới trong lĩnh vực xử lý và phân phối khí tự nhiên – thiết kế và sản xuất.
Dixi được ứng dụng rộng rãi trong các hệ thống phân phối khí thiên nhiên, khí hydro pha trộn, và các loại khí không ăn mòn đã được lọc trước. Sản phẩm đáp ứng tiêu chuẩn EN 334, có thể hoạt động ở chế độ Fail Close (với pilot 200/A) hoặc Fail Open (với pilot 210/A).
Nguyên lý hoạt động của Pilot Operated Dixi
Van Dixi hoạt động theo nguyên lý cân bằng áp lực và điều khiển gián tiếp qua van pilot:
-
Van pilot điều chỉnh áp suất buồng trên của màng ngăn.
-
Khi có sự chênh lệch áp suất đầu vào/ra, van pilot điều chỉnh để duy trì áp đầu ra theo cài đặt.
-
Trường hợp xảy ra sự cố, hệ thống có thể tự động đóng (Fail Close) hoặc mở (Fail Open) tùy loại pilot.
Dixi có thiết kế top-entry, cho phép bảo trì tại chỗ mà không cần tháo rời thân van khỏi đường ống.
Thông số kỹ thuật của Pilot Operated Dixi
| Thông số | Giá trị tiêu chuẩn |
|---|---|
| Áp suất thiết kế (PS1/DP) | Tối đa 1.6 MPa / 16 bar |
| Áp suất đầu vào (MAOP) | 0.05 – 1.6 MPa (0.5 – 16 bar) |
| Áp suất đầu ra (không có van ngắt) | 0.7 kPa – 0.6 MPa (7 mbar – 6 bar) |
| Áp suất đầu ra (có van ngắt LA) | 0.7 kPa – 0.46 MPa (7 mbar – 4.6 bar) |
| Chênh áp tối thiểu để vận hành (Δp min) | 0.01 MPa (0.1 bar) |
| Nhiệt độ môi trường & khí | -20°C đến +60°C |
| Cỡ van (DN) | DN25, DN40, DN50 |
| Kết nối | PN16/25 hoặc ANSI 150 (ASME B16.5) |
| Độ chính xác (AC) | Lên đến 1% tùy điều kiện hoạt động |
| Khóa áp (SG) | Lên đến 10 |
| Chất liệu chính | Thân: thép đúc WCB / gang cầu; màng: cao su + vải bố |
Chức năng của Pilot Operated Dixi
-
Điều áp chính xác cho hệ thống phân phối khí trung và thấp áp.
-
Bảo vệ an toàn: ngăn quá áp, kết hợp được van ngắt (Slam Shut LA).
-
Tự động điều chỉnh: phù hợp với biến thiên lưu lượng và áp suất đầu vào.
-
Tích hợp nhiều kiểu pilot: chỉnh tay, điện, khí nén hoặc từ tính.
Ưu điểm của Pilot Operated Dixi
-
Thiết kế nhỏ gọn, dễ lắp đặt, bảo trì thuận tiện nhờ cấu trúc top-entry.
-
Chính xác cao, không bị ảnh hưởng bởi biến thiên áp suất đầu vào.
-
Hoạt động ổn định với tải lớn, phù hợp công nghiệp nặng.
-
Tích hợp sẵn các phụ kiện như lọc pilot, van ngắt LA, đồng hồ chỉ thị.
-
Tương thích biomethane và khí pha trộn 20% Hydrogen (cao hơn theo yêu cầu).
-
Vận hành Fail Close hoặc Fail Open, tăng tính linh hoạt và an toàn.
Ứng dụng công nghiệp của Pilot Operated Dixi
Dixi có thể ứng dụng trong nhiều lĩnh vực khí:
-
Hệ thống phân phối khí thiên nhiên trung/thấp áp
-
Trạm cấp khí đô thị, trạm giảm áp
-
Trạm nạp khí CNG, nhà máy điện khí
-
Ngành công nghiệp nặng (gốm sứ, luyện kim, chế biến...)
-
Sản xuất và phân phối Hydrogen, Biomethane, LNG
-
Trạm P2G, P2Hy, thu giữ carbon
