Thiết bị đo Laser LE200 - SSI; LE200-CO; LE200-DeviceNettm; LE200-IBS; LE200 PB+SSI; LE200 EtherNEt/IPtm hãng TR Electronic. Nhà phân phối TR Electronic Việt Nam.

Giới thiệu về hãng TR Electronic

TR Electronic là một hãng công nghệ công nghiệp đến từ Đức, chuyên hoạt động trong lĩnh vực tự động hóa và đo lường.

Chuyên phát triển và sản xuất cảm biến, encoder (bộ mã hóa), và hệ thống đo lường – điều khiển cho công nghiệp.

Sản phẩm được dùng rộng rãi trong các ngành như sản xuất tự động, ô tô, năng lượng, thực phẩm, logist.

Giới thiệu tổng quan về Laser Measuring Device

Laser Measuring Device (thiết bị đo laser) là cảm biến dùng tia laser để đo khoảng cách, vị trí hoặc chuyển động của vật thể một cách không tiếp xúc.

Nguyên lý hoạt động

Thiết bị phát tia laser đến mục tiêu và tính toán khoảng cách dựa trên:

• Thời gian phản xạ (Time of Flight)
• Hoặc góc phản xạ (triangulation)

Các model chính

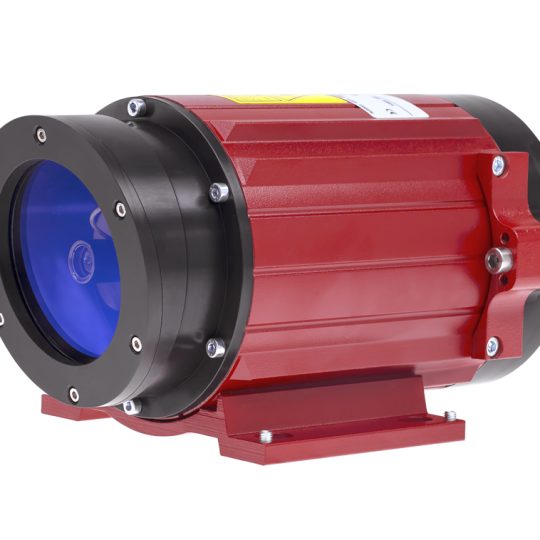

Hình ảnh thực tế của Model LE200-SSI

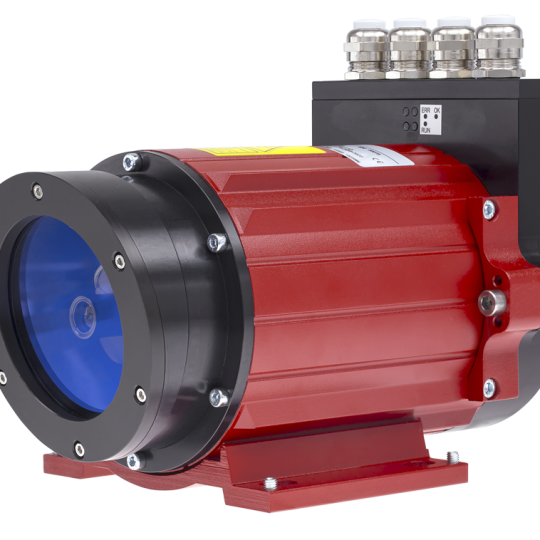

Hình ảnh thực tế của Model LE200-CO, LE200-DeviceNet, LE200-IBS, LE200 PB+SSI ( ngoại hình giống nhau).

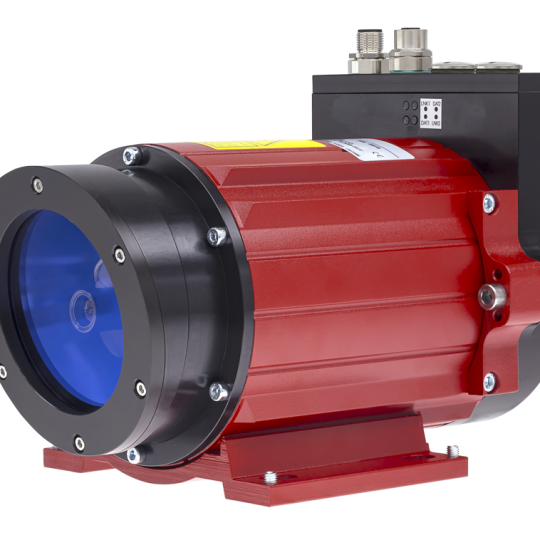

Hình ảnh thực tế của Model LE200-Ethernet/IP

Thông số kỹ thuật chính

 Thông số chung (áp dụng cho tất cả LE200)

• Nguyên lý: Laser phase-shift, không tiếp xúc
• Khoảng đo: 0.2 → 125 m (mở rộng tới 240 m)
• Độ phân giải: 0.1 mm
• Độ chính xác: ±3 mm (<12 m), ±5 mm toàn dải
• Lặp lại: ±2 mm
• Tốc độ đo: ~1000 lần/giây (1 ms)
• Nguồn cấp: 18–27 VDC
• Chuẩn laser: Class 2 (an toàn công nghiệp)
• IP: IP65, vỏ nhôm công nghiệp

 Hiểu nhanh cho khách:

Tất cả LE200 đo xa – chính xác – giống nhau, chỉ khác giao tiếp

 Thông số theo từng model

 LE200-SSI (cơ bản – ổn định)

• Giao tiếp: SSI (RS422)
• Clock: 80–820 kHz
• Dữ liệu: position absolute
• Cấu hình: qua phần mềm (TRWinProg)

Hiểu nhanh:
Đơn giản – ổn định – chi phí thấp

LE200-CO (CANopen)

• Giao tiếp: CANopen (fieldbus)
• Có: EDS file, cấu hình node ID
• Truyền dữ liệu: PDO / SDO

Hiểu nhanh:
Kết nối bus – giảm dây, mở rộng dễ

 LE200-DeviceNet

• Giao tiếp: DeviceNet
• Phù hợp: PLC Allen-Bradley đời cũ
• Truyền dữ liệu: network-based

 Hiểu nhanh:
Chuẩn Rockwell cũ – vẫn dùng nhiều trong hệ legacy

 LE200-IBS (Interbus-S)

• Giao tiếp: Interbus-S
• Có: mapping dữ liệu vào master
• Cấu hình: qua bus master

 Hiểu nhanh:
Hệ IBS chuyên dụng – ít dùng nhưng rất ổn định

 LE200 PB+SSI (PROFIBUS + SSI)

• Giao tiếp: PROFIBUS-DP + SSI backup
• Có: GSD file, chẩn đoán bus
• Truyền dữ liệu: RS485 (bus)

 Hiểu nhanh:
Chuẩn Siemens đời cũ – có SSI dự phòng

 LE200 Ethernet/IP

• Giao tiếp: Ethernet/IP
• Tốc độ: network 100 Mbps (industrial Ethernet)
• Có: diagnostic, parameter từ PLC

 Hiểu nhanh:
Hiện đại – tốc độ cao – tích hợp trực tiếp PLC Rockwell

Ứng dụng:

 Ứng dụng chung dòng LE200

• Đo khoảng cách rất dài (tới 240 m), không tiếp xúc
• Dùng cho:
  • Cẩu trục (crane), cảng, kho thép
  • Kho tự động (AS/RS), shuttle
  • Băng tải dài, xe chuyển liệu
  • Định vị xe, robot chạy ray

Đo xa – chính xác – không hao mòn → giảm bảo trì, tăng độ ổn định

 Ứng dụng theo từng model

 LE200-SSI – Ổn định, cơ bản

• Crane, kho vừa và nhỏ
• Hệ thống PLC truyền thống

“Giải pháp đơn giản – ổn định – chi phí hợp lý”

 LE200-CO (CANopen) – hệ bus

• Xe tự hành, thiết bị di động
• Hệ thống dùng CAN bus

“Giảm dây – dễ mở rộng – phù hợp hệ bus”

 LE200-DeviceNet – Rockwell đời cũ

• Nhà máy dùng Allen-Bradley cũ
• Hệ thống đã có DeviceNet

“Giữ nguyên hệ thống – không cần thay đổi”

 LE200-IBS (Interbus) – hệ chuyên dụng

• Dây chuyền dùng Interbus
• Nhà máy châu Âu cũ

“Tương thích hệ cũ – vận hành ổn định”

LE200 PB+SSI – Siemens truyền thống

• Crane, kho tự động dùng PROFIBUS
• Hệ Siemens S7-300 / S7-400

“Có bus + SSI dự phòng → an toàn, tin cậy”

 LE200 Ethernet/IP – hiện đại, tốc độ cao

• Dây chuyền Rockwell
• Robot, hệ tự động hóa lớn
• Kho thông minh

“Kết nối trực tiếp PLC – tốc độ cao, điều khiển chính xác real-time”

Tại sao chọn Tr Electronic?

• Độ chính xác cao – ổn định lâu dài
• Công nghệ không tiếp xúc – cực bền
• Đa dạng giải pháp – đáp ứng mọi ứng dụng
• Hỗ trợ đầy đủ giao tiếp công nghiệp
• Tùy biến cực mạnh (điểm rất khác biệt)
• Giảm downtime – tăng hiệu suất sản xuất
• Thương hiệu Đức – dùng toàn cầu

LE200 phù hợp cho mọi bài toán đo khoảng cách dài — chỉ cần chọn đúng giao tiếp là hệ thống chạy nhanh, chính xác và ổn định ngay.” Là giải pháp đo vị trí chính xác – bền – linh hoạt, giúp hệ thống chạy ổn định lâu dài và giảm chi phí vận hành.”
