Van bi điều khiển bằng khí nén 710, 761, B42, B44, B46, B47, B4F GEMU

Giới thiệu về GEMÜ 710, 761, B42, B44, B46, B47, B4F

Van bi điều khiển khí nén GEMÜ 710, 761, B42, B44, B46, B47, B4F là sản phẩm chất lượng cao do GEMÜ – một trong những thương hiệu hàng đầu thế giới về van công nghiệp – sản xuất. Van được thiết kế để hoạt động hiệu quả trong các hệ thống điều khiển dòng chảy chất lỏng và khí, mang lại hiệu suất cao, độ bền tối ưu và khả năng vận hành ổn định.

Ưu điểm và thế mạnh của GEMÜ 710, 761, B42, B44, B46, B47, B4F

• Thiết kế chắc chắn: GEMÜ 710, 761, B42, B44, B46, B47, B4F được chế tạo từ các vật liệu bền bỉ như inox (stainless steel), giúp tăng cường độ bền và chống ăn mòn.

• Vận hành tự động: Sử dụng bộ truyền động khí nén, giảm công sức vận hành bằng tay, thích hợp cho các hệ thống tự động hóa.

• Lưu lượng cao: Van bi có thiết kế cho phép dòng chảy lớn với tổn thất áp suất tối thiểu.

• Độ kín cao: Được trang bị đệm làm kín chất lượng cao, giúp ngăn rò rỉ và đảm bảo an toàn trong quá trình vận hành.

• Ứng dụng linh hoạt: Phù hợp với nhiều loại chất lỏng, bao gồm hóa chất, nước, hơi và khí.

Thông số kỹ thuật

• Loại van: Van bi điều khiển khí nén

• Vật liệu thân van: Thép không gỉ (Stainless Steel), Nhựa (Plastic) tùy chọn

• Kích thước danh nghĩa: DN 10 - DN 100

• Áp suất làm việc: Tối đa 16 bar (tùy thuộc vào model và vật liệu)

• Nhiệt độ làm việc: -20°C đến +180°C

• Kiểu kết nối: Ren, mặt bích, clamp (tùy model)

• Bộ truyền động khí nén: Loại tác động đơn hoặc tác động kép

Danh sách model number phổ biến

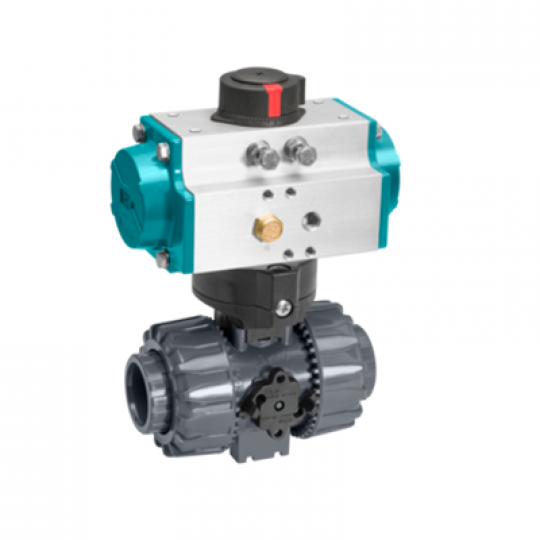

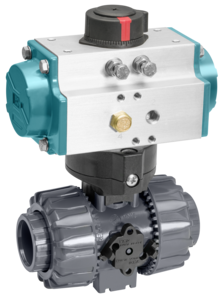

GEMÜ 710

Connection Flange; Solvent cement socket; Spigot; Threaded connection; Union end

Actuator Pneumatic

Seal material

Body material ABS; PP-H, grey; PVC-C, chlorinated; PVC-U, grey; PVDF

Conformities EAC

Max. operating pressure 16

Max. media temperature 100

Min. media temperature -20

Nominal sizes DN 10 (3/8''); DN 15 (1/2''); DN 20 (3/4''); DN 25 (1''); DN 32 (1 1/4''); DN 40 (1 1/2''); DN 50 (2''); DN 65 (2 1/2''); DN 80 (3''); DN 100 (4'')

GEMÜ 761

Connection Flange

Actuator Pneumatic

Seal material

Body material 1.4408, investment casting material

Conformities ATEX; EAC; FDA; TA Luft (German Clean Air Act)

Max. operating pressure 40

Max. media temperature 180

Min. media temperature -20

NAMUR

Nominal sizes DN 15 (1/2''); DN 20 (3/4''); DN 25 (1''); DN 32 (1 1/4''); DN 40 (1 1/2''); DN 50 (2''); DN 65 (2 1/2''); DN 80 (3''); DN 100 (4'')

GEMÜ B42

Connection Flange; Spigot; Threaded connection

Actuator Pneumatic

Actuator movement Quarter turn actuator

Seal material

Body material 1.4408, investment casting material

Conformities ASME GEMÜ B31.3; ATEX; EAC; FDA; Reg. (EU) No. 10/2011; Regulation (EC) No. 1935/2004; Regulation (EC) No. 2023/2006; TA Luft (German Clean Air Act)

Max. operating pressure 63

Max. media temperature 180

Min. media temperature -20

Nominal sizes DN 10 (3/8''); DN 15 (1/2''); DN 20 (3/4''); DN 25 (1''); DN 32 (1 1/4''); DN 40 (1 1/2''); DN 50 (2''); DN 65 (2 1/2''); DN 80 (3''); DN 100 (4'')

GEMÜ B44

Connection Clamp; Spigot

Actuator Pneumatic

ATEX

Seal material

Explosion protection

Body material 1.4435 (316L), investment casting material

Conformities ATEX; EAC; FDA; Reg. (EU) No. 10/2011; Regulation (EC) No. 1935/2004; TA Luft (German Clean Air Act); USP

Max. operating pressure 63

Max. media temperature 220

Min. media temperature -10

Nominal sizes DN 8 (1/4''); DN 10 (3/8''); DN 15 (1/2''); DN 20 (3/4''); DN 25 (1''); DN 32 (1 1/4''); DN 40 (1 1/2''); DN 50 (2''); DN 65 (2 1/2''); DN 80 (3''); DN 100 (4'')

GEMÜ B46

Connection Flange

Actuator Pneumatic

ATEX

Seal material

Explosion protection

Body material 1.4408, investment casting material

Conformities ATEX; EAC; FDA; Reg. (EU) No. 10/2011; Regulation (EC) No. 1935/2004; Regulation (EC) No. 2023/2006; TA Luft (German Clean Air Act)

Max. operating pressure 40

Max. media temperature 180

Min. media temperature -20

Nominal sizes DN 15 (1/2''); DN 20 (3/4''); DN 25 (1''); DN 32 (1 1/4''); DN 40 (1 1/2''); DN 50 (2''); DN 65 (2 1/2''); DN 80 (3''); DN 100 (4'')

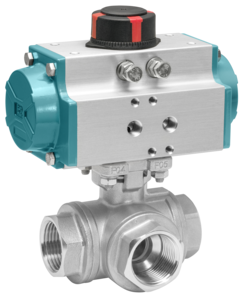

GEMÜ B47

Connection Threaded connection

Actuator Pneumatic

Actuator movement Quarter turn actuator

Seal material

Body material 1.4408, investment casting material

Conformities ATEX

Max. operating pressure 40

Max. media temperature 180

Min. media temperature -40

Nominal sizes DN 10 (3/8''); DN 15 (1/2''); DN 20 (3/4''); DN 25 (1''); DN 32 (1 1/4''); DN 40 (1 1/2''); DN 50 (2'')

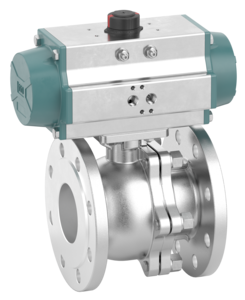

GEMÜ B4F

Connection Flange

Actuator Pneumatic

Actuator movement Quarter turn actuator

Seal material

Body material 1.4408, investment casting material

Conformities ATEX; EAC; FMEDA; FireSafe; TA Luft (German Clean Air Act)

Max. operating pressure 40

Max. media temperature 220

Min. media temperature -40

Nominal sizes DN 10 (3/8''); DN 15 (1/2''); DN 20 (3/4''); DN 25 (1''); DN 32 (1 1/4''); DN 40 (1 1/2''); DN 50 (2''); DN 65 (2 1/2''); DN 80 (3''); DN 100 (4'')

Ứng dụng của GEMÜ 710, 761, B42, B44, B46, B47, B4F

GEMÜ 710, 761, B42, B44, B46, B47, B4F  được ứng dụng rộng rãi trong các ngành công nghiệp như:

• Công nghiệp hóa chất: Kiểm soát dòng chảy các hóa chất ăn mòn, dung môi.

• Công nghiệp thực phẩm & đồ uống: Hệ thống sản xuất bia, nước giải khát, chế biến thực phẩm.

• Dược phẩm & y tế: Đáp ứng các yêu cầu nghiêm ngặt về vệ sinh và an toàn.

• Xử lý nước & nước thải: Kiểm soát dòng chảy trong hệ thống lọc nước, xử lý nước công nghiệp.

• Công nghiệp dầu khí: Hệ thống dẫn dầu, khí đốt.

Với những ưu điểm nổi bật về thiết kế, hiệu suất và ứng dụng đa dạng, GEMÜ 710 là sự lựa chọn lý tưởng cho các hệ thống điều khiển dòng chảy tự động trong nhiều lĩnh vực công nghiệp.
