Giới thiệu về hãng TR Electronic
TR Electronic là một hãng công nghệ công nghiệp đến từ Đức, chuyên hoạt động trong lĩnh vực tự động hóa và đo lường.
Chuyên phát triển và sản xuất cảm biến, encoder (bộ mã hóa), và hệ thống đo lường – điều khiển cho công nghiệp.
Sản phẩm được dùng rộng rãi trong các ngành như sản xuất tự động, ô tô, năng lượng, thực phẩm, logist.
Giới thiệu về thiết bị Heavy-duty-Incremental Rotary Encoder của hãng TR Electronic:
Giới thiệu chung
Đây là nhóm encoder gia tăng (incremental) dạng heavy-duty của TR Electronic, được thiết kế để làm việc trong môi trường công nghiệp khắc nghiệt như rung động mạnh, tải cơ lớn, bụi bẩn hoặc nhiệt độ cao. Các dòng này đảm bảo đo tốc độ, vị trí và hướng quay với độ tin cậy cao trong thời gian dài.
Các model chính

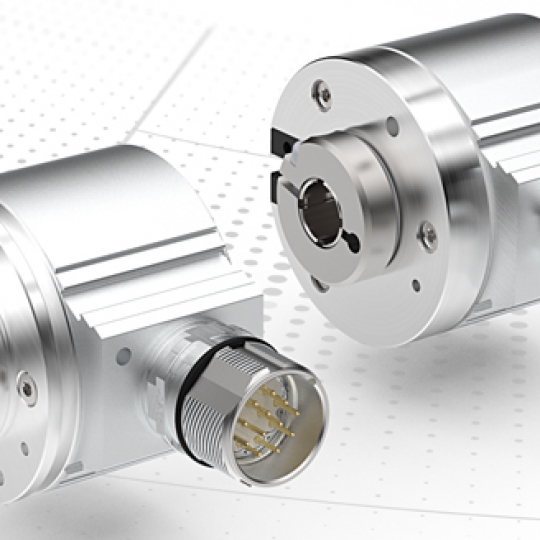

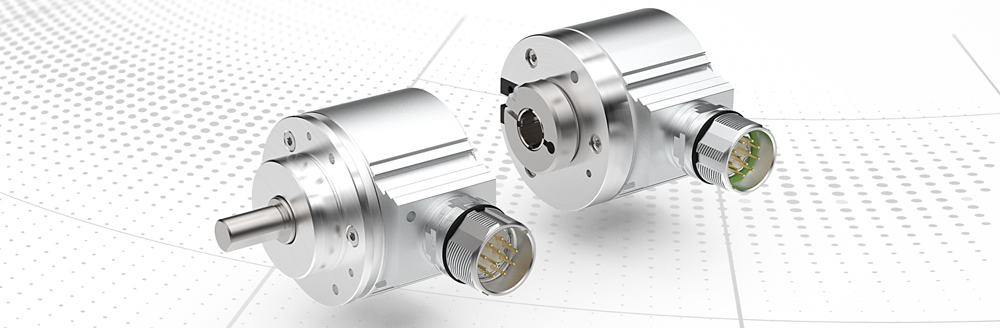

- IE58: trục đặc
- IH58: trục rỗng

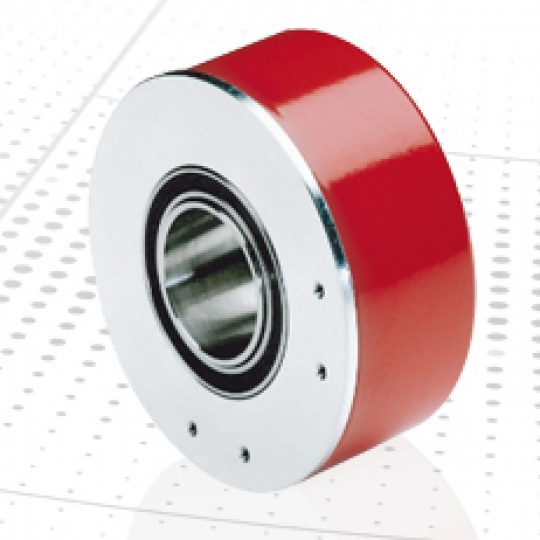

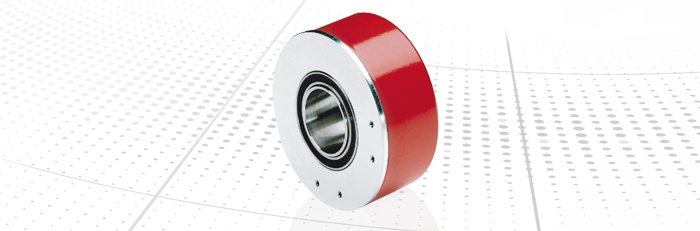

- IH76 (heavy-duty nâng cao): Thiết kế lớn hơn chịu tải lớn hơn IH58

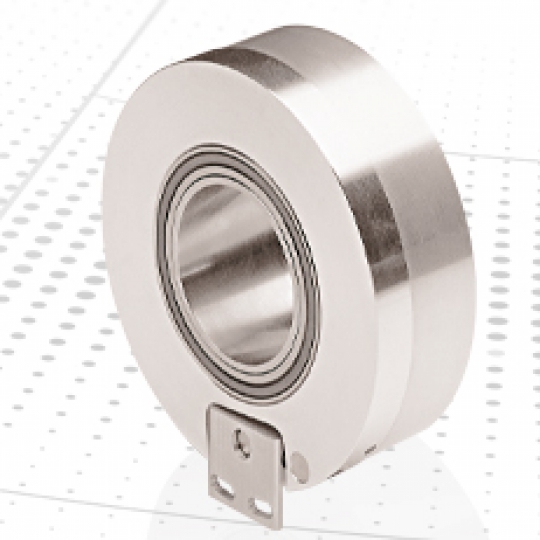

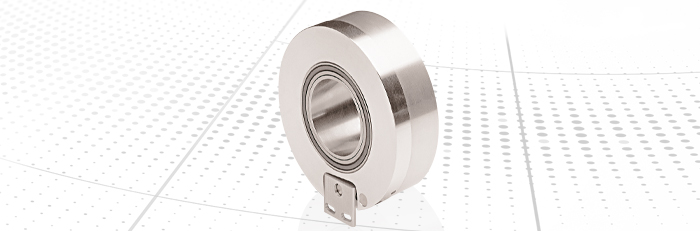

- IH120 (heavy-duty cực nặng): Kích thước lớn nhất trong dòng incremental heavy-duty
Tính năng chính
- Thiết kế công nghiệp nặng (Heavy-duty housing)
Vỏ nhôm/thép chắc chắn, chịu va đập và rung động mạnh - Độ bền cơ khí cao
Chịu tải trục lớn, hoạt động ổn định trong môi trường làm việc khắc nghiệt (thép, mỏ, cẩu trục) - Tín hiệu Incremental tiêu chuẩn
A, B, Z (xung vuông), hỗ trợ HTL / TTL / vi sai chống nhiễu - Khả năng làm việc trong môi trường khắc nghiệt
Chống rung, chống sốc, chịu bụi và điều kiện công nghiệp nặng - Đa dạng kiểu cơ khí
Trục đặc (IE58), trục rỗng (IH58, IH76, IH120), phù hợp nhiều kiểu lắp đặt - Dải ứng dụng rộng theo mức độ tải
- IE58 / IH58: công nghiệp nặng tiêu chuẩn
- IH76: tải lớn, môi trường rất khắc nghiệt
- IH120: cực nặng (khai khoáng, turbine gió, thiết bị siêu tải)
- Hoạt động bền bỉ lâu dài
Thiết kế cho vận hành liên tục 24/7 trong nhà máy công nghiệp
Thông số kỹ thuật chính
Kiểu encoder
- Encoder gia tăng (Incremental) công nghiệp nặng
- Tín hiệu: A, B, Z (xung vuông lệch pha 90°)
- Có thể dùng ngõ ra: HTL / TTL / SinCos vi sai
Độ phân giải
- Dạng cố định theo model (không lập trình):
- IE58 / IH58: đến ~10.000 PPR
- IH76: tùy cấu hình, dùng cho tải lớn
- IH120: đến ~10.000 PPR (tùy yêu cầu)
Điện áp & tín hiệu
- Nguồn cấp: 4.5 – 32 VDC (tùy phiên bản)
- Output:
- HTL push-pull (công nghiệp)
- TTL RS-422
- SinCos (phiên bản cao cấp)
- Tín hiệu chống nhiễu, truyền xa tốt
Cơ khí (heavy-duty housing)
- IE58 / IH58: housing 58 mm
- IH76: trục rỗng lớn hơn (≈ 28 mm)
- IH120: trục rỗng rất lớn (≈ 55 mm)
- Dạng:
- trục đặc
- trục rỗng
- xuyên tâm (through hollow shaft)
Môi trường làm việc
- Nhiệt độ: -40 … +80°C (tùy dòng)
- Cấp bảo vệ: IP62 – IP65 (tùy model)
- Chịu:
- rung động mạnh
- sốc cơ học cao (đến ~1000 m/s²)
Cơ tính & hiệu suất
- Tốc độ quay:
- IE58/IH58: đến ~6000 rpm
- IH76/IH120: thấp hơn tùy tải cơ khí
- Tuổi thọ bạc đạn: rất cao (thiết kế công nghiệp nặng)
- Moment quán tính lớn, chịu tải trục cao
Đặc tính công nghiệp nặng
- Vỏ kim loại siêu bền
- Chống rung, chống sốc mạnh
- Hoạt động liên tục 24/7
- Phù hợp môi trường bụi, rung, tải lớn
Ứng dụng
- Ngành thép & luyện kim → máy cán, máy kéo thép, lò luyện
- Cẩu trục & thiết bị nâng hạ nặng → kiểm soát tốc độ và hành trình an toàn
- Khai khoáng & xi măng → băng tải, máy nghiền, thiết bị vận chuyển vật liệu
- Turbine gió & năng lượng → giám sát tốc độ trục quay công suất lớn
- Máy công nghiệp nặng → máy ép, máy dập, máy cuộn
- Hệ thống truyền động công suất lớn → motor công nghiệp, gearbox tải nặng
Điểm nổi bật trong ứng dụng
- Hoạt động ổn định trong môi trường rung, bụi và tải cao
- Đảm bảo đo tốc độ và vị trí chính xác lâu dài
- Phù hợp hệ thống vận hành 24/7 trong nhà máy công nghiệp nặng
