Tổng quan về khớp xoay (Swivel Joint) Stenflex
Có khả năng xoay với độ bền nén và chịu nhiệt cao
Khớp xoay STENFLEX® được sử dụng như các chi tiết nối ống có khả năng xoay, lắp đặt trong các hệ thống đường ống chuyển động chịu áp lực. Trong các điều kiện vận hành khắc nghiệt và áp suất cao, đây là phần tử nối lý tưởng – có thể sử dụng cho cả môi chất lỏng và khí, với dải nhiệt độ từ –50 °C đến +260 °C.
Trước khi xác định loại khớp xoay cần sử dụng, điều quan trọng là phải quyết định cách thức chuyển động sẽ được thực hiện trong hệ thống đường ống.
Việc lựa chọn loại khớp chủ yếu phụ thuộc vào:
- Tuyến đi của hệ thống đường ống.
- Dạng chuyển động cần thiết.
- Không gian lắp đặt sẵn có.
- Kiểu kết nối đường ống.

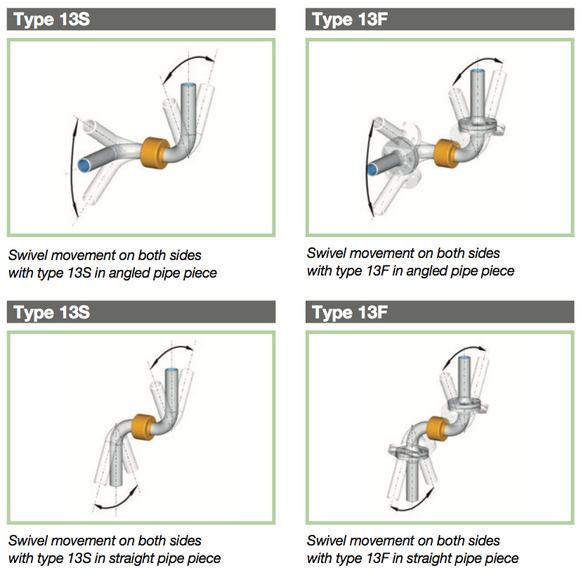

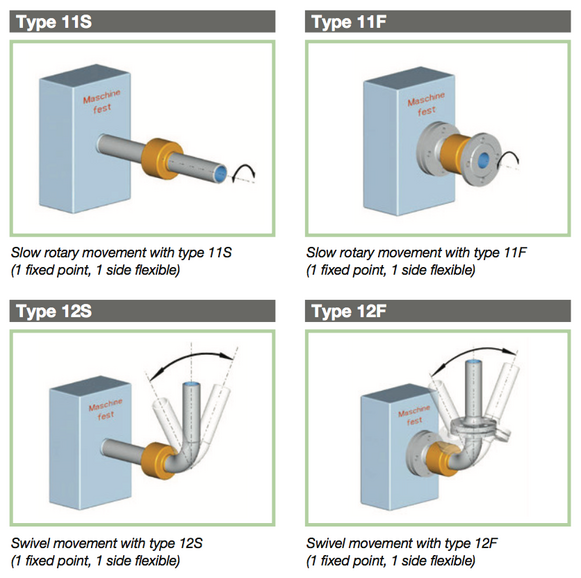

Có sự phân biệt giữa chuyển động quay tròn (rotating) và chuyển động xoay gập (swivelling) khi bố trí khớp trong hệ thống đường ống.
Các khớp có thể được tích hợp vào tuyến ống thông qua:
- Kết nối mặt bích,
- Kết nối hàn,
- Hoặc kết nối ren.

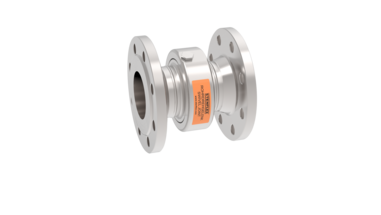

Swivel Joint Type DG-01
Cấu trúc:
- Stato (phần ngoài) và rôto (phần trong) được nối với nhau bằng vòng bi cầu một dãy.
- Vòng bi được bôi trơn trọn đời tại nhà máy.
- Các bộ phận nối hàn gồm: đầu hàn, co ống hoặc mặt bích.
Vật liệu:
- Cụm cơ bản: 1.7225 và 1.4571
- Đầu hàn: 1.0305 và 1.4571
- Mặt bích: 1.0460 và 1.4571
Kích thước:
- Tiêu chuẩn: DN 20 đến DN 100
- Mặt bích: PN 16 theo EN 1092
- Khác: có thể theo ANSI (ASA), BS, v.v.
- Đầu hàn: theo khuyến nghị của ISO
Swivel Joint Type DG-02
Cấu trúc (Structure):
- Stato (phần ngoài) và rôto (phần trong) được nối với nhau bằng vòng bi cầu hai dãy.
- Vòng bi được bôi trơn trọn đời tại nhà máy.
- Các chi tiết nối hàn: đầu hàn, co ống hoặc mặt bích.
Vật liệu (Materials):
- Cụm cơ bản: Thép 1.7225 và thép không gỉ 1.4571.
- Đầu hàn: Thép 1.0305 và thép không gỉ 1.4571.
- Mặt bích: Thép 1.0460 và thép không gỉ 1.4571.
Kích thước (Dimensions):
- Tiêu chuẩn: DN 125 đến DN 700.
- Mặt bích: PN 10/16 theo EN 1092.
- Khác: Có thể theo tiêu chuẩn ANSI (ASA), BS, v.v.
- Đầu hàn: Theo khuyến nghị của ISO.

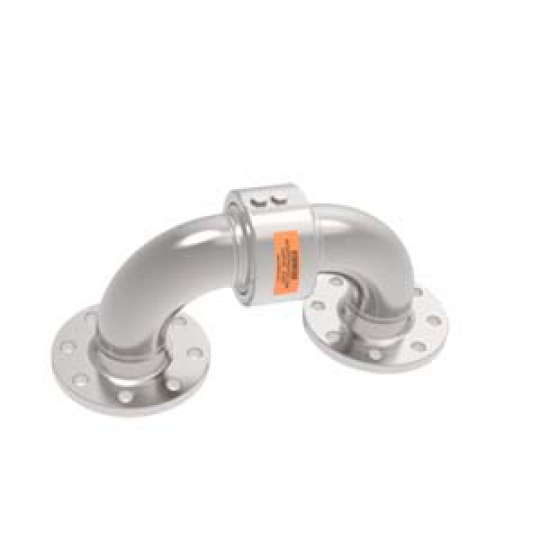

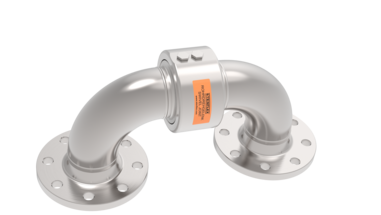

Swivel Joint Type DG-02S
Cấu trúc (Structure):
- Stato (phần ngoài) và rôto (phần trong) được nối với nhau bằng vòng bi cầu hai dãy.
- Vòng bi được bôi trơn trọn đời tại nhà máy.
- Các chi tiết nối hàn: đầu hàn, co ống hoặc mặt bích.
Vật liệu (Materials):
- Cụm cơ bản: Thép 1.7225 và thép không gỉ 1.4571.
- Đầu hàn: Thép 1.0305 và thép không gỉ 1.4571.
- Mặt bích: Thép 1.0460 và thép không gỉ 1.4571.
Kích thước (Dimensions):
- Tiêu chuẩn: DN 20 đến DN 150.
- Mặt bích: PN 16/40 theo EN 1092.
- Khác: Có thể theo ANSI (ASA), BS, v.v.
- Đầu hàn: Theo khuyến nghị của ISO.

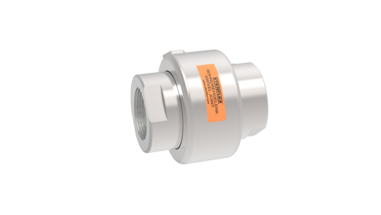

Swivel Joint Type DK-01
Cấu trúc (Structure):
- Stato (phần ngoài) và rôto (phần trong) được nối với nhau bằng vòng bi cầu một dãy.
- Vòng bi được bôi trơn trọn đời tại nhà máy.
- Kết nối ren trong theo ISO 7-1 (DIN 2999).
Vật liệu (Materials):
- Cụm cơ bản với kết nối ren: Thép 1.7225 và thép không gỉ 1.4571.
Kích thước (Dimensions):
- Dải tiêu chuẩn: DN 8 đến DN 50.

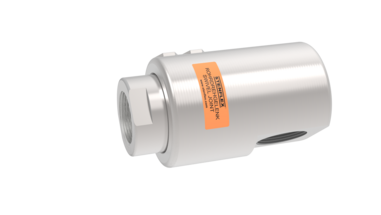

Swivel Joint Type DK-02
Cấu trúc (Structure):
- Stato (phần ngoài) và rôto (phần trong) được nối với nhau bằng vòng bi cầu hai dãy.
- Vòng bi được bôi trơn trọn đời tại nhà máy.
- Kết nối ren trong theo ISO 7-1 (DIN 2999).
Vật liệu (Materials):
- Cụm cơ bản với kết nối ren: Thép 1.7225 và thép không gỉ 1.4571.
Kích thước (Dimensions):
- Dải tiêu chuẩn: DN 8 đến DN 50.
