Giới thiệu về hãng TR Electronic
TR Electronic là một hãng công nghệ công nghiệp đến từ Đức, chuyên hoạt động trong lĩnh vực tự động hóa và đo lường.
Chuyên phát triển và sản xuất cảm biến, encoder (bộ mã hóa), và hệ thống đo lường – điều khiển cho công nghiệp.
Sản phẩm được dùng rộng rãi trong các ngành như sản xuất tự động, ô tô, năng lượng, thực phẩm, logist.

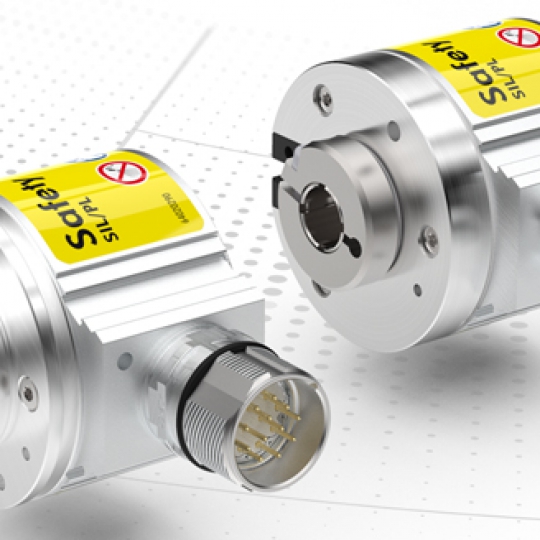

Giới thiệu về thiết bị Safety - Incremental Rotary Encoder của hãng TR Electronic:
Encoder quay gia tăng an toàn (Safety-Incremental Rotary Encoder) của hãng TR Electronic là loại encoder dùng để đo tốc độ, chiều quay và trạng thái dừng trong các hệ thống máy công nghiệp có yêu cầu an toàn cao.
Giới thiệu chung
Đây là dòng encoder gia tăng an toàn (Functional Safety Incremental Encoder) của TR Electronic, dùng để đo tốc độ, hướng quay và trạng thái dừng trong các hệ thống yêu cầu an toàn cao. Thiết bị đạt chuẩn SIL2 / SIL3 và PLd / PLe, đảm bảo giám sát lỗi và đưa hệ thống về trạng thái an toàn khi có sự cố.

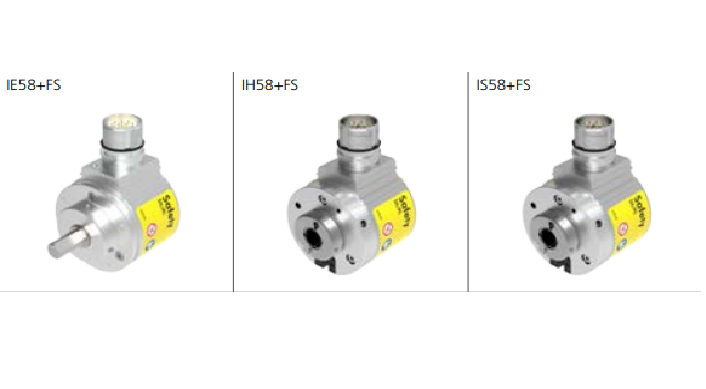

Các model chính
- IV58+FS → trục đặc (solid shaft)
- IS58+FS → trục âm (blind hollow shaft)
- IH58+FS → trục rỗng (hollow shaft)
Tính năng chính
- An toàn chức năng (Functional Safety)
Đạt chuẩn SIL2 / SIL3, PLd / PLe tùy hệ thống - Giám sát tốc độ, chiều quay và trạng thái dừng an toàn
Phát hiện lỗi và đưa hệ thống về trạng thái an toàn khi có sự cố - Tín hiệu đa dạng
Hỗ trợ TTL, HTL hoặc Sin/Cos (vi sai chống nhiễu cao) - Kênh tín hiệu dự phòng & tự kiểm tra lỗi
Phát hiện đứt dây, sai xung, lỗi tín hiệu - Độ phân giải cố định (ổn định lâu dài)
Thường 1024 / 2048 / 4096 xung/vòng - Chức năng an toàn hỗ trợ chuyển động
SLS, SOS, SSR, SDI, SSM (giới hạn tốc độ, dừng an toàn…) - Thiết kế cơ khí linh hoạt
- IV58+FS: trục đặc
- IS58+FS: trục âm (blind hollow shaft)
- IH58+FS: trục rỗng xuyên tâm
- Tín hiệu truyền ổn định trong môi trường công nghiệp
Chống nhiễu tốt nhờ thiết kế vi sai
Thông số kỹ thuật chính
Loại encoder
- Encoder gia tăng an toàn (Safety Incremental Encoder)
- Chứng nhận: SIL2 / SIL3, PLd / PLe (tùy hệ thống)
Độ phân giải
- Cố định tại nhà máy:
- 1024 / 2048 / 4096 xung/vòng
- 1 xung zero (Z) mỗi vòng
Điện áp & tín hiệu
- Nguồn cấp: 10 – 30 VDC (SELV/PELV)
- Ngõ ra:
- HTL / TTL
- SinCos (vi sai chống nhiễu)
- Tín hiệu kênh đôi (redundant) để giám sát lỗi
Cơ khí
- IV58+FS: trục đặc 10 mm
- IS58+FS: trục âm (blind hollow shaft 12 mm)
- IH58+FS: trục rỗng xuyên tâm 12 mm
Môi trường làm việc
- Nhiệt độ: -40 … +85°C
- Cấp bảo vệ: IP65
- Chống rung, dùng tốt môi trường công nghiệp nặng
Tốc độ & hiệu năng
- Tín hiệu đầu ra tốc độ cao, dùng cho:
- giám sát tốc độ
- dừng an toàn
- điều khiển chuyển động an toàn
- Hỗ trợ các chức năng an toàn:
- SLS, SOS, SSR, SDI, SSM
An toàn chức năng
- Giám sát lỗi tín hiệu (đứt dây, sai xung)
- Kênh tín hiệu dự phòng
- Tích hợp với safety PLC / safety module
Ứng dụng
- Servo drive & hệ thống truyền động an toàn → giám sát tốc độ và dừng an toàn
- Robot công nghiệp → kiểm soát chuyển động trong vùng an toàn
- Cẩu trục, thang máy, thiết bị nâng hạ → đảm bảo giới hạn tốc độ và vị trí an toàn
- Máy CNC & máy công cụ → giám sát trục quay và dừng khẩn cấp an toàn
- Dây chuyền tự động hóa → kiểm soát chuyển động và bảo vệ người vận hành
- Hệ thống máy có tiêu chuẩn SIL/PL → đáp ứng yêu cầu an toàn chức năng
Điểm nổi bật trong ứng dụng
- Đảm bảo phát hiện lỗi và chuyển hệ thống về trạng thái an toàn
- Hoạt động ổn định trong môi trường công nghiệp nặng
- Tương thích với safety PLC và hệ thống điều khiển an toàn
