Giới thiệu về hãng TR Electronic

TR Electronic là một hãng công nghệ công nghiệp đến từ Đức, chuyên hoạt động trong lĩnh vực tự động hóa và đo lường.

Chuyên phát triển và sản xuất cảm biến, encoder (bộ mã hóa), và hệ thống đo lường – điều khiển cho công nghiệp.

Sản phẩm được dùng rộng rãi trong các ngành như sản xuất tự động, ô tô, năng lượng, thực phẩm, logist.

Giới thiệu tổng quan về Linear Encoder

Linear encoder là thiết bị dùng để đo vị trí, khoảng cách hoặc tốc độ chuyển động theo phương thẳng (tuyến tính) và chuyển đổi thành tín hiệu điện để đưa về PLC, CNC hoặc hệ điều khiển.

Các model chính

Hình ảnh thực tế của Model LMRB27:

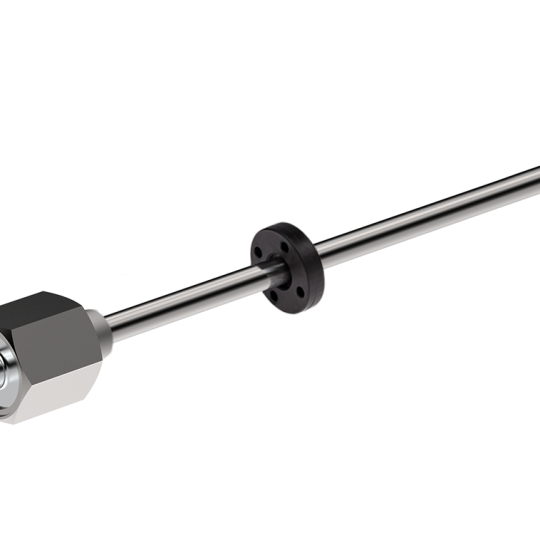

Hình ảnh thực tế của Model LMRS34:

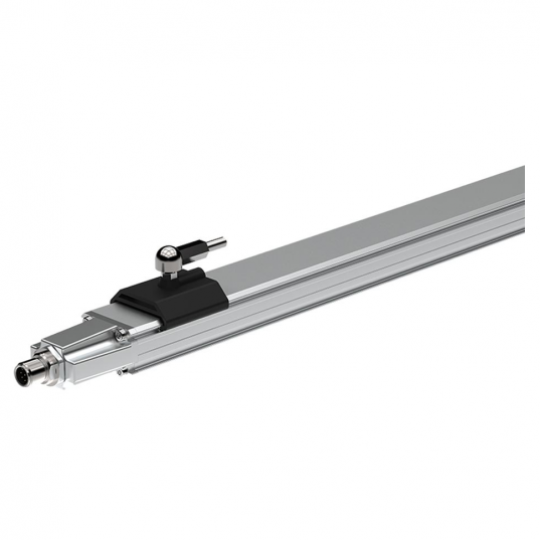

Hình ảnh thực tế của Model LMPS34:

Thông số kỹ thuật chính

LMRB27 (Phân khúc Basic)

• Công nghệ: đo từ giảo (magnetostrictive), không tiếp xúc – absolute
• Độ phân giải: khoảng 0.1 mm
• Độ lặp lại: ~0.1 mm
• Độ tuyến tính: khoảng ±0.2 mm (≤ 2 m)
• Hành trình đo: tối đa ~2000 mm
• Giao tiếp:
  • Analog (0–10V, 4–20mA) hoặc IO-Link
  • Fieldbus/Ethernet phải qua interface box ngoài
• Đặc điểm nổi bật:
  • Đầu dò Ø27 mm (siêu nhỏ)
  • Tối ưu cho ứng dụng cơ bản, không gian hẹp

Tóm lại: Basic → độ chính xác vừa, chi phí thấp, nhỏ gọn

 LMRS34 (Phân khúc Standard – dạng rod)

• Công nghệ: magnetostrictive, absolute
• Độ phân giải: khoảng 0.01 mm (10 µm)
• Hành trình đo: tối đa ~3000–4000 mm
• Độ chính xác / tuyến tính: mức cao (≈ ±0.015% FS) (thuộc nhóm Standard của TR)
• Giao tiếp:
  • SSI, Analog, CAN, IO-Link
  • Hỗ trợ Industrial Ethernet (PROFINET, EtherCAT, Ethernet/IP…) qua module
• Đặc điểm nổi bật:
  • Thiết kế rod (tube), lắp trực tiếp trong xy lanh
  • Có thể đo đa vị trí (multi-magnet)

Tóm lại: Standard → chính xác cao, linh hoạt giao tiếp, dùng phổ biến

 LMPS34 (Phân khúc Standard – dạng profile)

• Công nghệ: magnetostrictive, absolute (giống LMRS34)
• Độ phân giải: ~0.01 mm (thuộc nhóm Standard)
• Hành trình đo: tối đa ~3000 mm
• Độ chính xác: tương đương LMRS34 (mức Standard)
• Giao tiếp:
  • SSI, Analog, CAN, IO-Link
  • Fieldbus / Ethernet tích hợp hoặc qua module
• Đặc điểm nổi bật:
  • Thiết kế profile (gắn ngoài)
  • Không cần lắp trong xy lanh, dễ tích hợp cơ khí

Tóm lại: Standard → giống LMRS34 nhưng linh hoạt lắp ngoài

Ứng dụng

LMRB27 (Basic – nhỏ gọn)

Ứng dụng chính:

• Xy lanh thủy lực kích thước nhỏ / không gian hẹp
• Máy ép mini, máy đóng gói đơn giản
• Cơ cấu nâng hạ, bàn trượt hành trình ngắn
• Hệ thống không yêu cầu độ chính xác cao

 Phù hợp khi:

• Không gian lắp đặt rất hạn chế (Ø27 mm)
• Chỉ cần đo vị trí cơ bản
• Ưu tiên chi phí thấp

LMRS34 (Standard – dạng rod, gắn xy lanh)

Ứng dụng chính:

• Xy lanh thủy lực / khí nén trong công nghiệp
• Máy ép nhựa, máy đúc, máy dập
• Máy CNC, máy công cụ
• Hệ thống servo thủy lực (closed-loop control)
• Dây chuyền sản xuất tự động

 Phù hợp khi:

• Cần độ chính xác cao (~10 µm)
• Cần giao tiếp trực tiếp với PLC (EtherCAT, PROFINET…)
• Ứng dụng công nghiệp tiêu chuẩn, tải nặng

LMPS34 (Standard – dạng profile, lắp ngoài)

Ứng dụng chính:

• Trục tuyến tính ngoài (linear axis)
• Robot công nghiệp, gantry robot
• Băng tải, hệ thống pick & place
• Máy cắt, máy đóng gói, máy tự động hóa
• Kho tự động (AS/RS), hệ thống shuttle

 Phù hợp khi:

• Không thể lắp trong xy lanh
• Cần gắn ngoài, dễ bảo trì
• Cơ cấu chuyển động mở (linear guide, ray trượt)

 Kết luận:

“Nếu bạn cần giải pháp đo vị trí tuyến tính ổn định - chính xác - bền bỉ, thì 3 dòng LMRB27, LMRS34 và LMPS34 là lựa chọn đáng tin cậy, đáp ứng từ ứng dụng cơ bản đến công nghiệp tiêu chuẩn một cách hiệu quả và lâu dài.”
